เกจหาจุดศูนย์กลาง

เกจหาจุดศูนย์กลาง

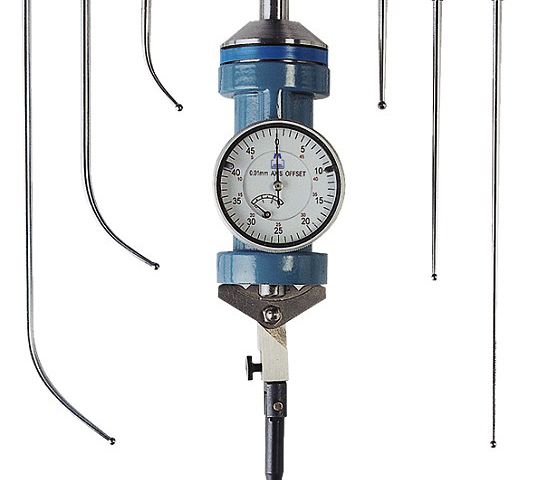

- สำหรับหาจุดศูนย์กลางของรู หรือชิ้นงานกลมโดยหาได้ทั้งภายนอก และภายในของวงกลม
- มีหัววัดนอก-ในให้ 6 ชิ้น และ Centerpoint Feeler
- วัดนอกได้ 0-300 มม. และวัดรูในได้ 3.5-300 มม.
- ความร่วมศูนย์ 0.005 มม, ความเที่ยงตรง 0.01 มม, ไดอัลเกจ 0-3 มม
- ใช้ได้ทั้งแนวตั้งและแนวนอน, ใช้กับเครื่องมิลลิ่ง, Machining Centre, EDM ฯลฯ
- เช็คความกลมของชิ้นงาน
-Universal equipment for finding the centre of a bore or to measure the concentricity of work pieces.
-Indicator always faces operator, also when spindle runs.
-With double indicator for maximum accuracy.
-For vertical and horizontal use.
-Includes 6 touch points for internal and external measurement.
การใช้งาน
1. ใช้หัวจับสว่านหรือ Collet จับก้านด้านบนของเกจ
2. เลือกใส่หัววัดให้เหมาะกับงาน เช่น วัดนอก,วัดใน,ขนาดของชิ้นงานที่จะวัดและใส่แขนจับที่ตัวเกจตามรูป
3. ให้ปลายหัววัดสัมผัสกับผิวชิ้นงานที่จะวัด(ตามรูป) จากนั้นเปิดเครื่องให้ Spindle หมุนช้าๆ โดยใช้มือจับแขนจับ (Restraining Arm หรือ Fixing Rod) ไว้
4. หน้าไดอัลเกจจะอยู่กับที่ไม่หมุนตามเครื่องจักร จึงสังเกตได้ง่ายว่าได้ศูนย์กลางหรือยัง
5. ถ้าเข็มไดอัลเกจเคลื่อนที่ ให้เลื่อนแท่นเครื่องจนเข็มหยุด นิ่งจะได้จุดศูนย์กลางของวงกลมที่ต้องการ
(ข้อสังเกตุ: หน้าปัดไดอัลเกจจะอยู่ตรงหน้าเราเสมอ จึงไม่ต้องพึ่งกระจก หรือหมุนตัวตามหน้าไดอัลเกจ)
สอบถามรายละเอียดได้ที่เบอร์ 02-7435872
